什么是光伏AGC系統

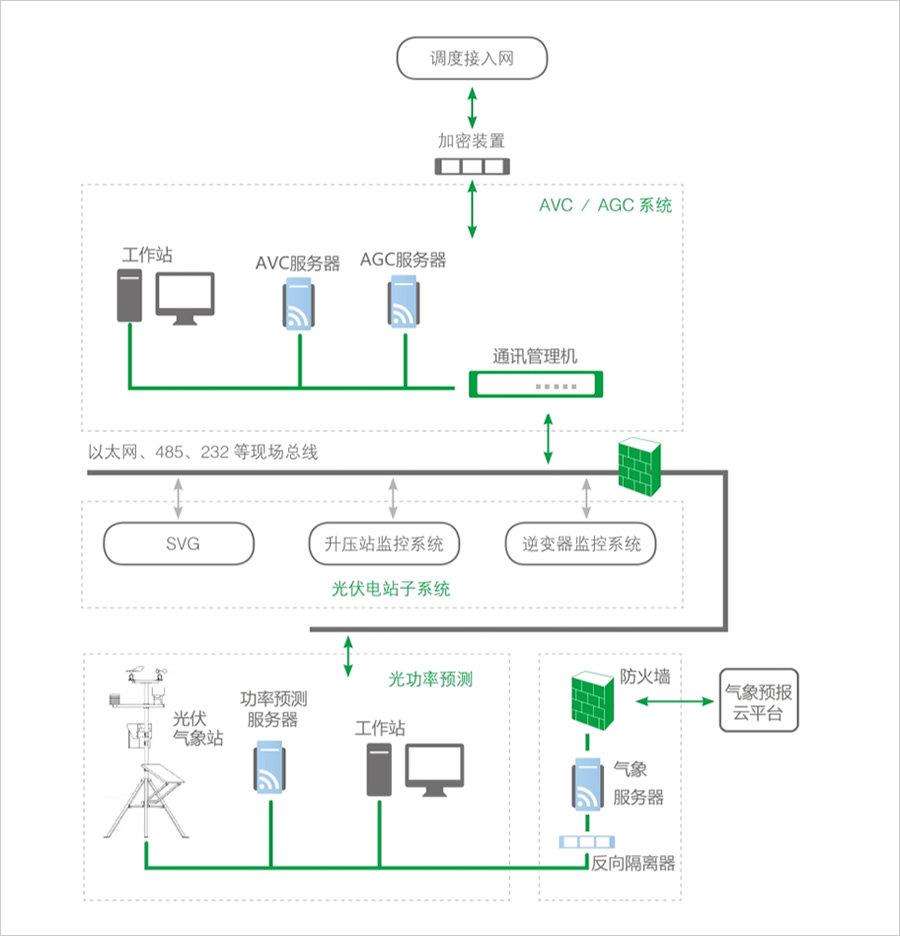

光伏AGC功率控制系統應用于光伏電站中，隨著光伏發電的穿透率越來越高，從電網角度而言，由于光伏并網發電特性有別于常規發電方式，大量光伏電站的接入，不可避免地會對傳統電網的潮流分布、安全穩定、繼電保護、供電可靠、規劃設計、調度運行、電能質量等多方面產生影響。為應對大量光伏接入電網后對電網造成負面影響，規定光伏電站接入電力系統必須具備有功和無功控制系統，因此在光伏電站中采用AGC系統是可行的手段。光伏AGC系統又稱為AGC功率控制系統，是為實現光伏電站自動發電控制而研制的專用系統和設備，與光伏電站側通訊終端、光伏監控系統、升壓站綜自系統等相配合，根據調度中心主站下發的AGC有功功率控制指令，基于光伏電站逆變器的實時工況進行計算和優化分析，并根據計算和分析結果對逆變器輸出有功功率進行統一協調控制，實現光伏電站并網點輸出有功功率的閉環控制。

光伏AGC功率控制系統的作用 采集所要監視的功率（35kV母線電壓電流），發送到光伏后臺監控系統進行分析處理，然后傳送給各逆變室現有的通訊管理機，利用RS485口通過通訊方式對各個逆變器進行指令控制，以實現光伏限發。

光伏AGC功率控制系統實現的功能 ●跟蹤調度負荷曲線
通過逆變器的啟停組合優化或功率分配，使得總出力控制在預設范圍內。
●實現就地功率自動控制
根據本地預設的負荷曲線，通過逆變器的啟停組合優化或功率分配，控制逆變器總出力在預設范圍內。
●自動控制逆變器投切頻率
為每次都從第l臺逆變器開始切除，可以實現下發指令時，先判斷控制對像的控制頻率，讓各逆變器被切除的頻率相同。為保證逆變器不被切除的太快太多，可以從時間上分別控制各逆變器，時間間隔可單獨設置。

光伏AGC功率控制系統的控制方式 ●有功指令的計算方式
當有功指令變化時，計算有功指令與當前實發值的差值，如果差值大于調節死區，則立即進行有功目標指令的重新計算;當有功指令沒變化，但由于場內有功損耗造成的指令與當前實發值的差值大于調節死區值，則立即進行有功目標指令的重新計算，以維持光伏電站總發電功率的穩定。
●有功分配策略
AGC系統根據最終下發總指今，對各個逆變器進行有功目標分配。針對光伏發電特點的優化控制算法，在滿足調度主站下發的有功功率目標值以及電網和設備的各種安全約束的前提下，結合逆變器的運行狀況，對總目標指令進行分面，子站提供等比例分配法和相似裕度分配法兩種分配策略。
●調節精度控制
系統通過死區設置，對目標指令進行 PID控制，時刻對目標值和當前實發值進行監視控制，使實發值與目標值的差值在死區范圍內，以達到 AGC的有功調節精度要求。根據現場逆變器的反應速率，可進行調節死區和調節步長的設置。
