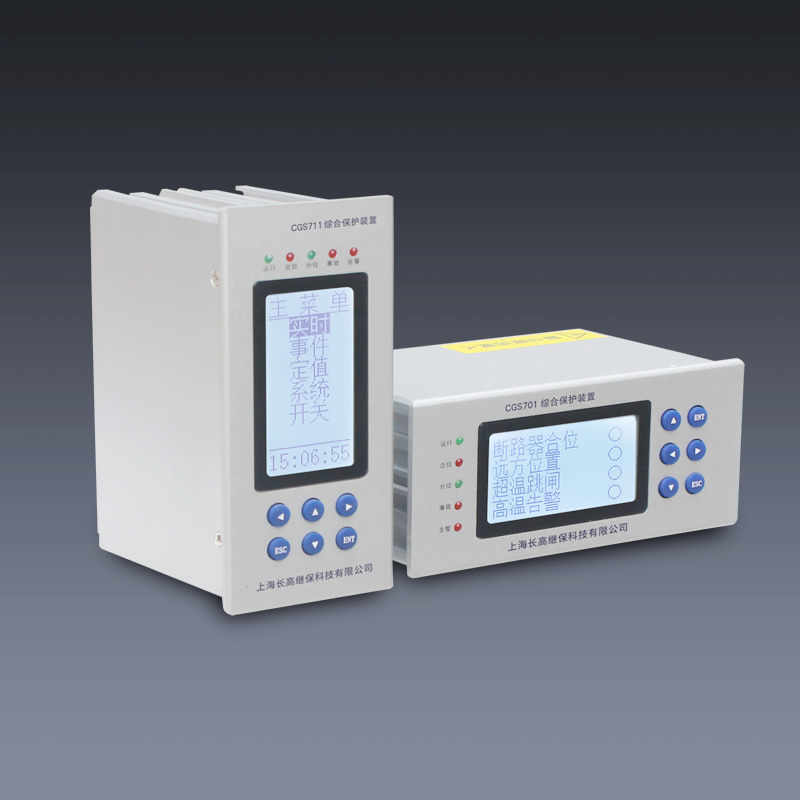

CGS700系列微機保護裝置概述用于電力系統35kV及以下電壓等級的電纜線路、變壓器、電動機、電容器等一次設備提供保護功能。根據型號可分為綜合保護、線路保護、站用變（配變）保護、異步電機保護、電容器保護。其款式可分為橫、堅兩種，并采用小型化設計，適用于各種開關柜，尤其是空間狹小的環網柜。

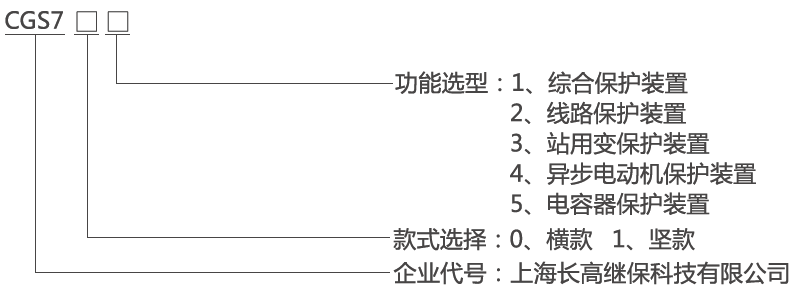

型號及含義
保護功能說明
| 產品名稱 | 型號說明 | 裝置保護功能 |
| 綜合保護裝置 | 橫款：CGS711 | 速斷保護、過負荷保護、反時限過負荷、零序過流、過壓保護、低壓保護、兩段式過流段保護、零序過壓保護、PT斷線、非電量 |
| 堅款：CGS711 | ||
| 線路保護裝置 | 橫款：CGS702 | 速斷保護、兩段式過流段保護、三段式零序過流保護、重合閘、后加速保護、過負荷保護、過壓保護、低壓保護、PT斷線 |
| 堅款：CGS712 | ||
| 站用變保護裝置 | 橫款：CGS703 | 速斷保護、兩段式過流段保護、過壓保護、低壓保護、零序過流、零序過壓保護、過負荷保護、反時限負荷、PT斷線、非電量 |
| 堅款：CGS713 | ||
| 異步電動機保護裝置 | 橫款：CGS704 | 短路保護、啟動時間過長保護、兩段式過流段保護、過負荷保護、零序電流保護、兩段式負序過流段保護、過壓保護、零序過壓保護、 低壓保護、反時限過流保護、過熱保護、自啟動保護、PT斷線 |
| 堅款：CGS714 | ||
| 電容器保護裝置 | 橫款：CGS705 | 兩段式過流段保護、過壓保護、低壓保護零序過流保護、PT斷線、零序過壓保護、 |
| 堅款：CGS715 |
技術參數表
| 工作電源 | |
| 電壓范圍 | AC/DC：85～265V（可定做輔助電源DC24、DC48，訂貨時說明電壓要求即可） |
| 正常功耗 | ＜5W |
| 額定頻率 | 50Hz |
| 交流電流回路 | |
| 額定電流 | 5A（額定電流為1A時必須訂貨時說明電流要求即可） |
| 功率消耗 | ＜0.5VA/相（In=1A）， ＜1VA/相（In=5A） |
| 過載能力 | 2倍額定電流（連續工作），10倍額定電流（允許10s），40倍額定電流（允許1s） |
| 交流電壓回路 | |
| 額定電壓 | 57.7V或100V（訂貨時說明電壓要求即可） |
| 功率消耗 | ＜0.5VA/相（額定電壓下） |
| 過載能力 | 1.2倍額定電壓，連續工作 |
| 遙測量計量等級 | |
| 電流 | 0.5級 |
| 電壓 | 0.5級 |
| 環境條件 | |
| 正常溫度 | -10℃～55℃ |
| 極限溫度 | -30℃～70℃ |
| 存儲溫度 | -40℃～85℃ |
| 相對濕度 | ≤95%，不凝露 |
| 大氣壓力 | 80～110kPa |
